罗茨风机噪音治理







罗茨风机噪音

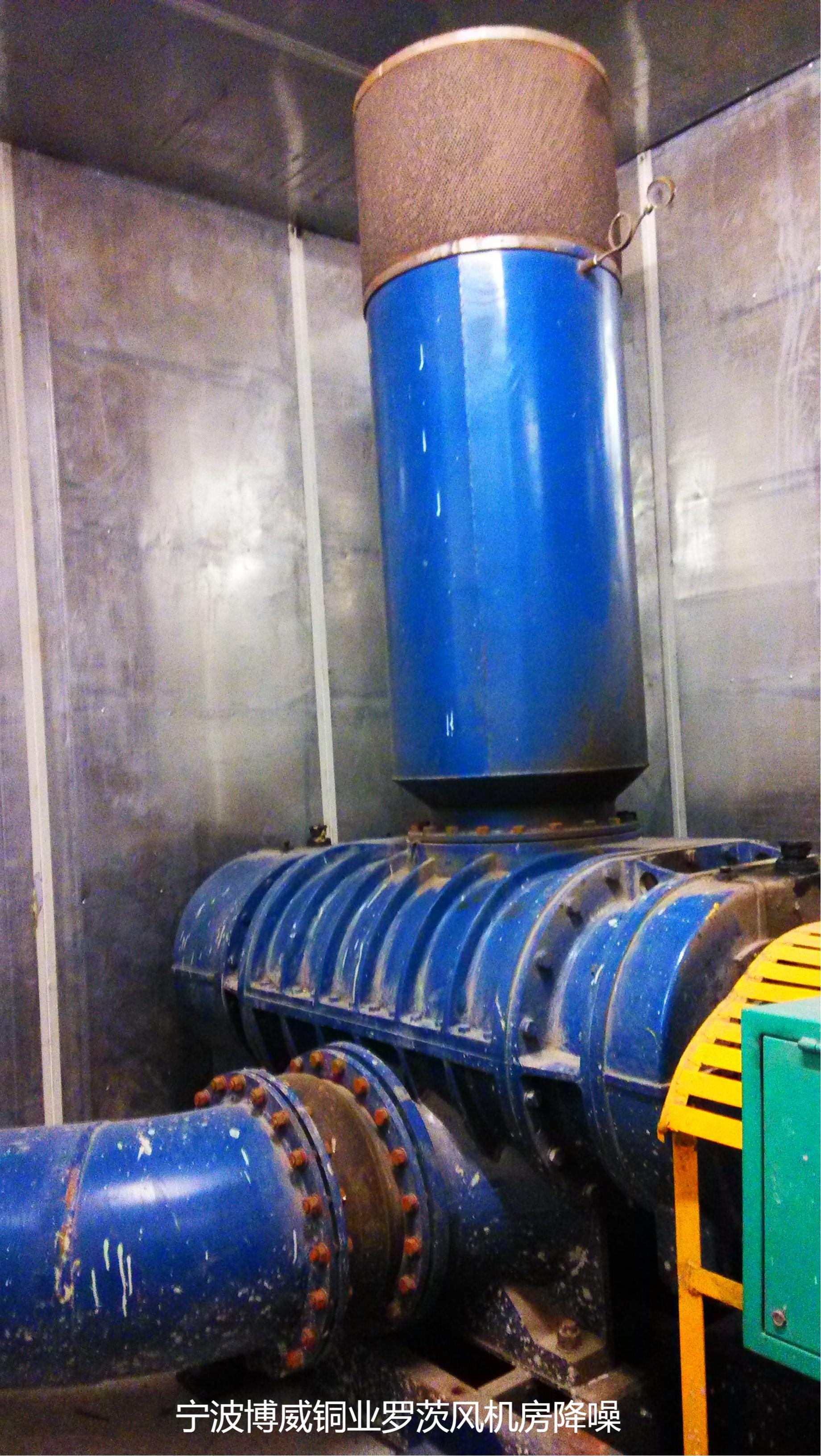

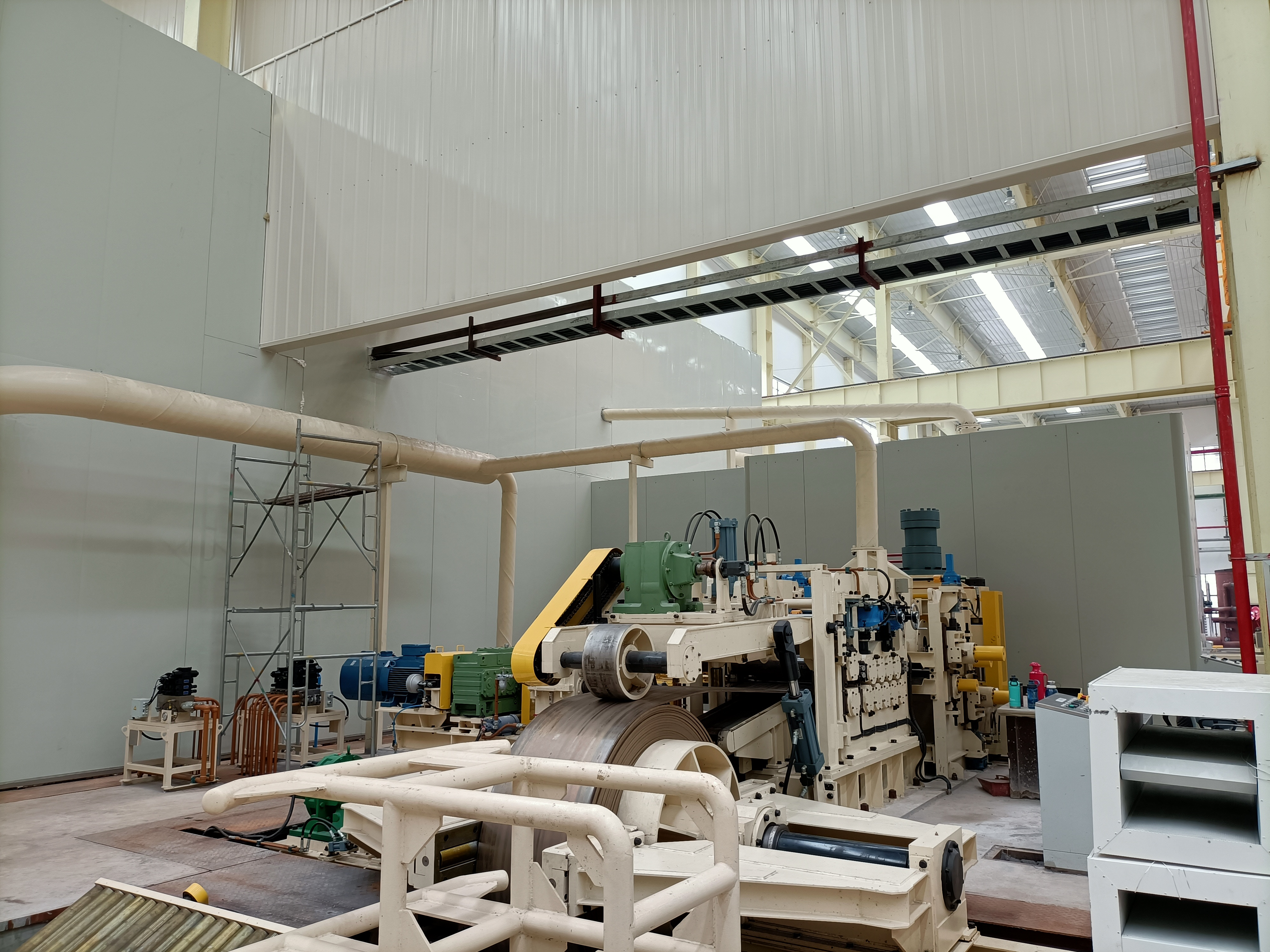

兴业铜业罗茨风机安装在车间内，
罗茨风机的排风口将通过管道从风机房顶部引至车间的顶部，
罗茨风机组运行时，会产生105 ～120db(A)的噪声，其中排风口的噪声将超过120分贝，达到让人难以忍受的程度。
在整体治理完以后，扣除环境背景噪声，罗茨风机房外1米处噪声≤85 dB(A)。



某集团罗茨风机噪声治理案例
       某集团罗茨风机噪声治理案例 治理前情况：经我们公司前期对罗茨风机房和排风口的噪声治理，原来的重点噪声源，即风机房和排风口的声能量得到有效的控制，特别是排风口的噪声，由原来的135分贝降低到91分贝以下，罗茨风机房门口一米处噪声也由原来的108分贝降低到90分贝以下，其中排风口的频谱测试显示，250Hz的频段噪声由原来的115分贝降低到81分贝以下，降噪量达到34分贝。测试结果显示这次治理效果非常理想，完全达到治理目标的要求，即验收标准：扣除环境背景噪声(包括收屑间噪声、铣面机噪声和车间其他设备噪声)，罗茨风机房的吸隔声量大于25dB(A) ，排风口降噪设备的降噪量大于35dB(A) ，其中500Hz的降噪量大于20 dB。
       噪声分析：罗茨真空泵的噪声有下列几个方面组成：
(1)旋片对缸体的撞击，泵残余容积和排气死隙中的压力油的发声；
(2)排气阀片对阀座和支持件的撞击；
(3)箱体内的回声和气泡破裂声；
(4)轴承噪声；
(5)大量气、油冲击挡油板等引起的噪声；
(6) 电机噪声
        治理方案 我们公司本着节约成本、优化方案的原则设计治理方案，针对主要噪声源进行重点治理。

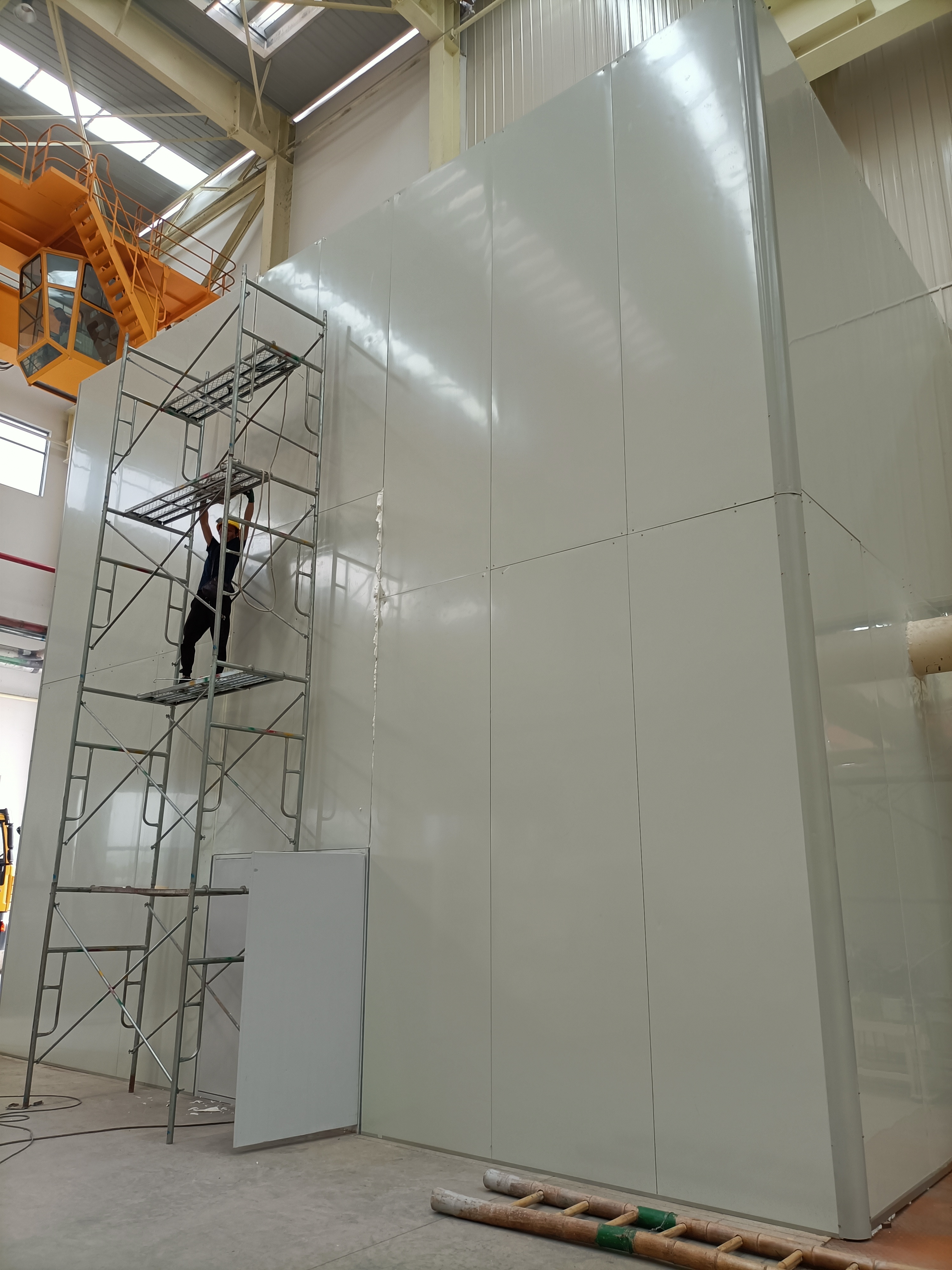

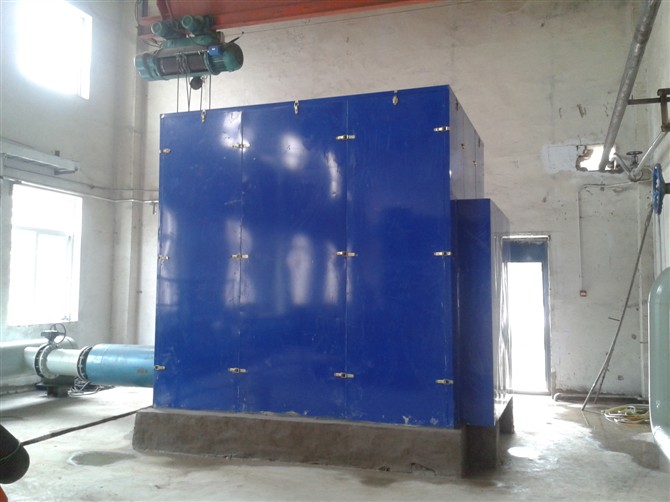

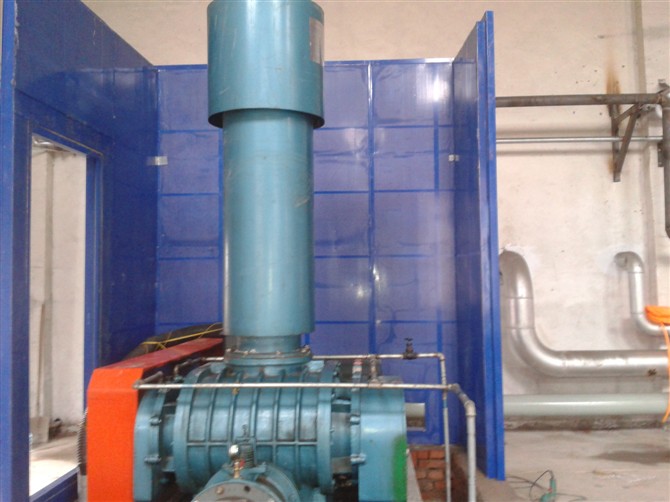

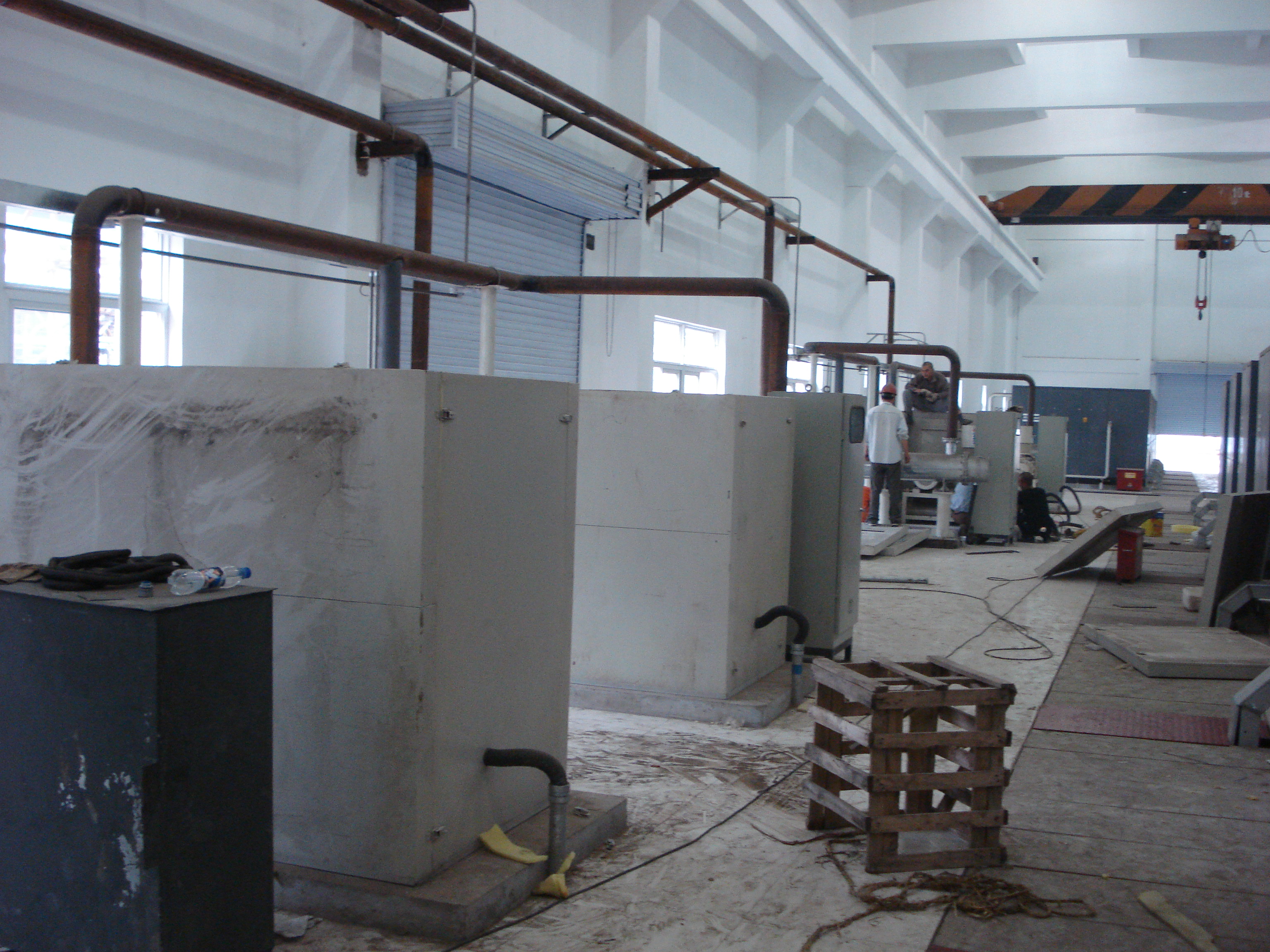

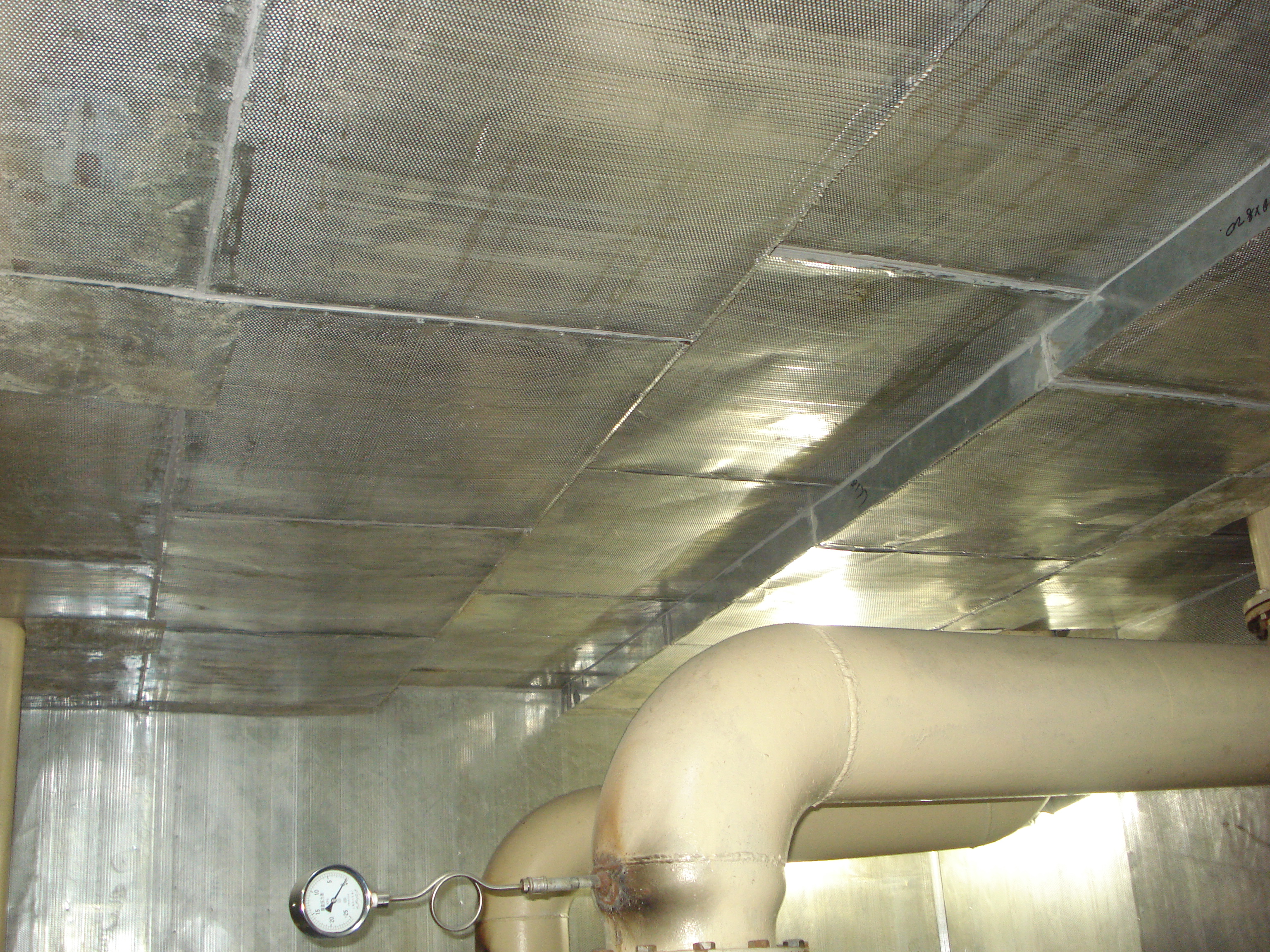

        罗茨真空泵安装在车间内，噪声声压级较高，目前还没有设计风机房，我们建议根据罗茨风机低频噪声大，噪声透射严重的特点，贵单位可以自行建设罗茨风机房，风机房的四周墙壁采用双层24cm砖墙的结构并且中间预留10cm的空腔层，顶部采用混凝土结构，保证风机房自身的隔声量。建议风机房的尺寸设计为：7900mm*6200mm*5300(h). 在以上设计的基础上，设计采用吸声模块控制机房内的混响噪声，减少混响噪声以减轻机房内的噪声声能量，同时减少透射的声能量，设计机房内的吸声面积为127.5平方米，同时在机房的门洞处安装一樘隔声门，控制机房内噪声向外传播同时方便设备的正常维护和检修,隔声门选用我们公司的专利产品，设计隔声门的尺寸为：1000mm*2000mm(h)，厚度为70mm，隔声量为40分贝。考虑到罗茨风机的大修和更换，在机房另一侧设计一樘双开隔声门，尺寸为：3000mm*3500mm(h),设计隔声量为40分贝。

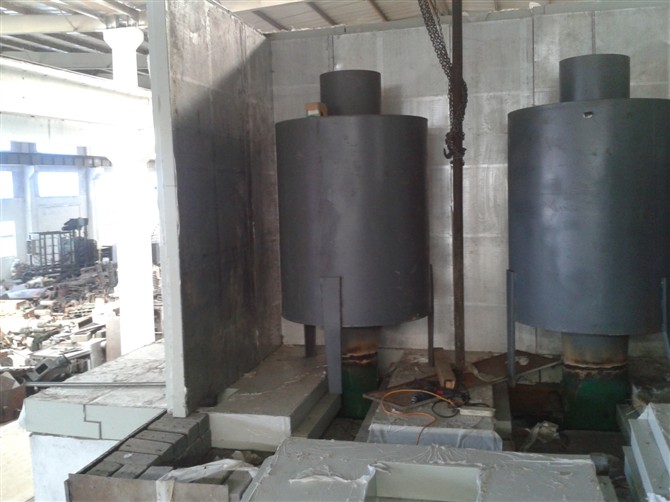

        排气口噪声是本项目的重点噪声源，设计三套罗茨风机消声器，采用阻抗复合结构，设计降噪量为45分贝。罗茨风机消声器共包括三部分：抗性消声段——利用噪声的频率特性，控制峰值频率的噪声。共振腔消声段——利用共振腔的共振特性，吸收噪声的声能量，共振腔的频率选择范围比较宽，可以控制大部分的低频噪声，共振腔的尺寸为：5.5m×2.5m×2.5m.设计降噪量为35分贝。同时设计一樘隔声门，方便设备的维护，隔声门的隔声量为40分贝。阻性消声段——利用阻性消声器的消声特点，吸收排风口的声能量，阻性消声器的尺寸为：1.2m×1.2m×2.5m.同时考虑到排气的特殊性，设计三套消声管道，将气体从车间顶部排出，消声管道的尺寸为：1.2m×1.2m×13m*2套. 考虑到罗茨风机房的散热需求，设计一套进风消声器和一套排风消声器，并且安装一台强制排风风机，设计进、排风消声器的尺寸为0.8m×0.8m×1.5m，设计降噪量为35分贝，内部采用阻抗复合式结构，进、排风消声器的接口为0.8m×0.8m，安装在风机房顶部对角位置，请预留洞口。
